Selles artiklis kirjeldatakse üksikasjalikult ASME B16.5 sulamist 20 äärikute tehnilisi andmeid ja hinnanguid.

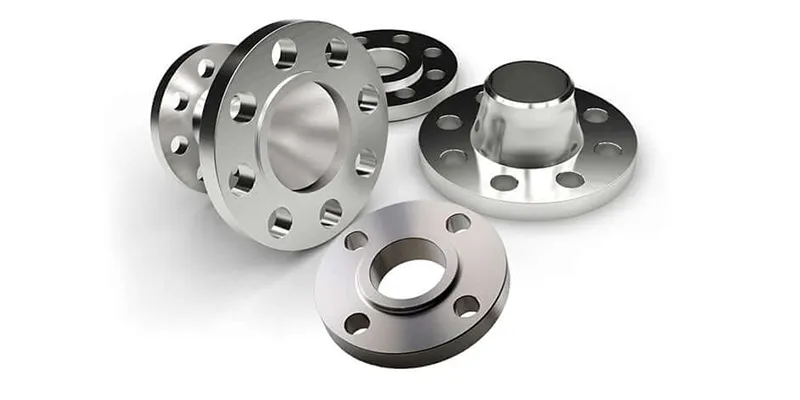

20 sulamist äärikute tehnilised andmed
Legeeritud 20 äärikuton tasakaalustatud koostisega 32-38% niklist, 19-21% kroomi, 2-3% molübdeeni ja 3-4% vaske, mis tagab erakordse vastupidavuse punkt- ja pragukorrosioonile.
Alloy 20 äärikud vastavad standardile ASME B16.5 mõõtmete, tolerantside ja survenormide osas, samuti ASTM B462 sepiste ja ASTM B463 plaatide jaoks. Nende spetsifikatsioonide järgimine tagab koostalitlusvõime teiste torustiku komponentidega, saadaval olevate tüüpidega, sealhulgas keevisõmbluse kael, libisemis{5}}, pesa keevisõmblus, keermestatud, vööliide ja pimeäärikud suurustes NPS 1/2 kuni 24.
ASME B16.5 standardsissejuhatus
ASME B16.5 standard on Põhja-Ameerika toruäärikute ja äärikuliitmike lõplik spetsifikatsioon ning seda kasutatakse laialdaselt kogu maailmas. Alloy 20 äärikute jaoks annab see standard täieliku arhitektuurse kavandi, mis reguleerib:
Ulatus ja rõhuklassid:Standard hõlmab äärikuid NPS 1/2" kuni NPS 24" rõhuklassides klassidest 150 kuni 2500.
Ääriku tüübid:See määratleb erinevate äärikutüüpide mõõtmed, sealhulgas keeviskael (WN), libisemis{0}}(SO), pesakeevitus (SW), keermestatud, rippliigend, pime (BL) ja teised.
Kriitilised mõõtmed:ASME B16.5 määrab täpsed mõõtmed välisläbimõõdu, poldi ringi, poldi aukude arvu ja suuruse, ääriku paksuse ja kattedetailide jaoks.
Mõõtmete tolerantsid:Standard kehtestab nendele mõõtmetele ranged tolerantsid, sealhulgas ääriku paksus (nt +3.0mm/-0,0 mm NPS-i puhul alla 18 või sellega võrdne), poltide aukude vahe ja esipinna risti, et tagada lekketihedad vahetatavad ühendused.
Sulamist 20 äärikMõõdud ASME B16.5 järgi
Alloy 20 äärikute mõõtmed ulatuvad NPS-st 1/2 kuni 24, optimaalse tihenduse tagamiseks varieeruvad tüübi järgi, näiteks tõstetud esikülg või rõngas{4}}tüüpi liigend.
Mõõtmete tabeli näidis klassi 150 keeviskaela äärikute jaoks
Järgmine tabel illustreerib klassi 150 keeviskaela äärikute põhimõõtmeid, mis näitavad ASME B16.5 vastavust sulami 20 toodetele.
|
NPS |
Välisläbimõõt (sisene) |
Poldi ringi läbimõõt (tollides) |
Poltide arv |
Poldi läbimõõt (tolli) |
Rummu läbimõõt (tollides) |
Kõrgendatud näo läbimõõt (tolli) |
|
1/2 |
3.50 |
2.38 |
4 |
1/2 |
1.38 |
1.38 |
|
3/4 |
3.88 |
2.75 |
4 |
1/2 |
1.69 |
1.69 |
|
1 |
4.25 |
3.12 |
4 |
1/2 |
2.00 |
2.00 |
|
2 |
6.00 |
4.75 |
4 |
5/8 |
3.62 |
3.62 |
|
4 |
9.00 |
7.50 |
8 |
5/8 |
5.31 |
5.31 |
|
6 |
11.00 |
9.50 |
8 |
3/4 |
7.56 |
7.56 |
|
8 |
13.50 |
11.75 |
8 |
3/4 |
9.69 |
9.69 |
|
10 |
16.00 |
14.25 |
12 |
7/8 |
12.00 |
12.00 |
|
12 |
19.00 |
17.00 |
12 |
7/8 |
14.38 |
14.38 |
|
14 |
21.00 |
18.75 |
12 |
1 |
15.75 |
15.75 |
|
16 |
23.50 |
21.25 |
16 |
1 |
18.00 |
18.00 |
|
18 |
25.00 |
22.75 |
16 |
1-1/8 |
19.88 |
19.88 |
|
20 |
27.50 |
25.00 |
20 |
1-1/8 |
22.00 |
22.00 |
|
24 |
32.00 |
29.50 |
20 |
1-1/4 |
26.12 |
26.12 |
Sulamist 20 äärikRõhu{0}}temperatuuri väärtused
Alloy 20 äärikud pakuvad tugevat rõhu{1}}temperatuuri vastavalt ASME B16.5 rühmale 3.1, mis toetab kõrget jõudlust kõrgendatud tingimustes.
Hinnangud määratakse materjali tugevuse ja temperatuuri järgi, kusjuures grupi 3.1 sulam 20 tagab kõrgema lubatud rõhu kui paljud roostevaba terase klassid.
Rõhu{0}}temperatuuri hinnangutabel
Allolev tabel kirjeldab maksimaalset töörõhku (psig) Alloy 20 äärikute jaoks erinevatel temperatuuridel (F kraadi) vastavalt ASME B16.5-le.
|
Temp. (F kraad) |
Klass 150 |
Klass 300 |
Klass 400 |
Klass 600 |
Klass 900 |
Klass 1500 |
Klass 2500 |
|
-20 kuni 100 |
290 |
750 |
1000 |
1500 |
2250 |
3750 |
6250 |
|
200 |
260 |
740 |
990 |
1485 |
2225 |
3710 |
6180 |
|
300 |
230 |
710 |
945 |
1420 |
2130 |
3550 |
5920 |
|
400 |
200 |
670 |
890 |
1335 |
2005 |
3340 |
5565 |
|
500 |
170 |
605 |
805 |
1210 |
1815 |
3025 |
5040 |
|
600 |
140 |
540 |
720 |
1080 |
1620 |
2700 |
4500 |
|
650 |
125 |
520 |
690 |
1040 |
1555 |
2595 |
4325 |
|
700 |
110 |
505 |
670 |
1010 |
1510 |
2520 |
4195 |
|
750 |
95 |
485 |
645 |
965 |
1450 |
2415 |
4025 |
|
800 |
80 |
465 |
620 |
930 |
1395 |
2330 |
3880 |
|
850 |
65 |
380 |
505 |
755 |
1135 |
1890 |
3155 |
|
900 |
50 |
280 |
370 |
555 |
835 |
1390 |
2315 |
20 sulami äärikute rakendused
Keemiline töötlemine
Keemiatehastes käitlevad Alloy 20 äärikud väävel-, fosfor- ja lämmastikhapet, vältides lekkeid ja pikendades seadme eluiga. Nende vastupidavus kloriidipinge pragunemisele muudab need reaktorite ja torustike jaoks hädavajalikuks, vähendades korrodeerivate toimingute seisakuid.
Farmaatsiatööstus
Need äärikud toetavad steriilset keskkonda ravimitootmises, vastupidavad puhastusvahenditele ja orgaanilistele hapetele. Hügieenistandardite järgimine tagab saasteainete-vabad ühendused, mis suurendab toote puhtust ja eeskirjade järgimist.
Toidu- ja joogisektor
Alloy 20 äärikuid kasutatakse toiduainete töötlemisel happeliste koostisosade (nt äädikas ja sidrunhape) saastumata käitlemiseks. Nende -reaktiivne pind säilitab maitse terviklikkuse ja vastab FDA nõuetele ohutute ja vastupidavate paigalduste kohta.
Nafta- ja gaasioperatsioonid
Avamereplatvormidel peavad need äärikud vastu hapugaasi ja merevee korrosioonile, tagades kindlad tihendid surve all. See vastupidavus vähendab hooldust karmides mereoludes, parandades ohutust ja töötõhusust.
Järeldus
Alloy 20 äärikud pakuvad olulist kaitset väävelhappe ja kloriidi pingekorrosioonipragude eest, kuid nende toimivus sõltub täielikult õigest spetsifikatsioonist. Järgides rangelt ASME B16.5 materjalirühma 3.1 hinnanguid, tagate, et teie süsteem pole mitte ainult keemiliselt vastupidav, vaid ka mehaaniliselt usaldusväärne.
