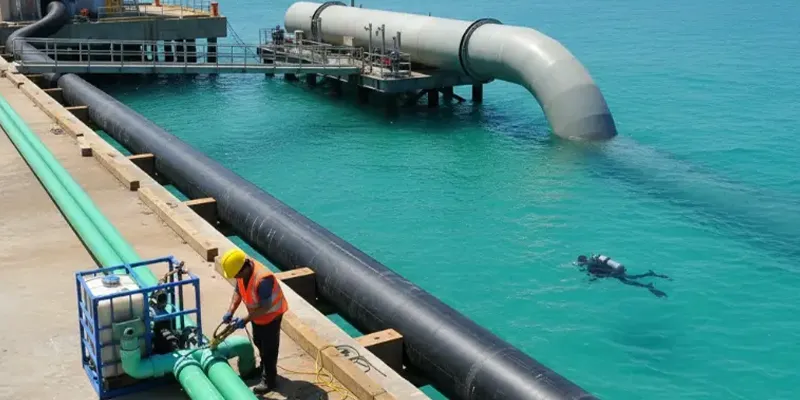

Super Duplex Stainless Steel S32760 kasutamine merevee magestamises

Super Duplex roostevaba teras S32760(UNS S32760, EN 1.4501, kaubanimi ZERON® 100) on kujunenud kriitiliste komponentide etalonmaterjaliks merevee magestamistehastes -, eriti pöördosmoosi (RO) ja mitmeastmelise välgu (MSF) süsteemides. PREN (PREN) üle 40 ja umbes 50% austeniidist ja 50% ferriidist koosneva mikrostruktuuriga pakub S32760 erakordset kombinatsiooni korrosioonikindlusest, mehaanilisest tugevusest ja kulutõhususest, millele ükski -faasiline roostevaba teras ei suuda võrrelda.

See artikkel pakub S32760 omaduste põhjalikku -andmepõhist analüüsi, võrdleb seda konkureerivate sulamitega ja selgitab, miks magestamisinsenerid üle maailma valivad selle jätkuvalt kõrgsurvetorustike, pumbakorpuste, klapikorpuste, soojusvaheti torude ja surveanumate materjaliks nii uutes- kui ka debuileeritud projektides.

Ülemaailmne magestamisvõimsus ületas 2023. aastal 100 miljonit m³ päevas. Lähis-Ida, Põhja-Aafrika ja Aasia-Vaikse ookeani piirkonnad moodustavad üle 70% nõudlusest - ja kõik suuremahulised rajatised toetuvad korrosioonikindlatele-sulamitele, nagu S32760, {{}8 aastat usaldusväärseks toimimiseks.

Mis on Super Duplex Stainless Steel S32760?

Roostevaba teras klassifitseeritakse nende mikrostruktuuri faasi järgi: austeniitne, ferriitne, martensiitne või dupleksne teras. Dupleksklassid sisaldavad kahe-faasilist (austeniit + ferriit) struktuuri, mis ühendab mõlema faasi parimad omadused. "Superdupleks" viitab dupleksklassidele, mille PREN on suurem või võrdne 40, mis saavutatakse suure kroomi (Cr), molübdeeni (Mo), lämmastiku (N) ja volframi (W) lisamisega.

S32760 töötati välja 1980. aastatel spetsiaalselt selleks, et ületada standardsete austeniitklasside (304, 316L) ja standardsete dupleksklasside (2205) kloriidi korrosioonipiirangud nõudlikes mere- ja keemiakeskkondades. Sellest sai avamere nafta- ja gaasiseadmete tööstusstandard ning see osutus peagi merevee magestamise infrastruktuuris samaväärseks hädavajalikuks.

Nimetuse rist{0}}viide

Tabel 1: S32760 tähistuse ekvivalendid vastavalt rahvusvahelistele standarditele

Keemiline koostis

Tabel 2: S32760 keemilise koostise nõuded (ASTM A182 / A276 / A790)

25% Cr, 3,5% Mo, 0,7% W ja 0,25% N kombinatsioon on S32760 jõudluse eelise määrav tunnus. Lämmastik toimib tugeva austeniidi stabilisaatorina ja suurendab järsult vastupanu täppide tekkele. Volfram tagab täiendava vastupidavuse pragukorrosioonile ja ühtlasele korrosioonile redutseerivas happelises keskkonnas.

PREN valem:PREN=%Cr + 3.3 × (%Mo + 0.5 × %W) + 16 × %N

S32760 Arvutatud PREN:25 + 3.3 × (3.5 + 0.5 × 0.7) + 16 × 0.25 ≈ 40.8 - on tunduvalt üle superdupleksi läve 40.

Mehaanilised omadused

Üks S32760 kaubanduslikult olulisemaid eeliseid on see, et see tagab kaks korda suurema voolavuspiiri kui austeniitsetest roostevabast terasest, näiteks 316L. See võimaldab inseneridel kujundada õhemate seinaosadega, vähendades materjali kaalu ja kulusid, säilitades samal ajal rõhu terviklikkuse -, mis on kõrgsurvega RO-membraanikorpuste ja pumbakorpuste puhul kriitiline kaalutlus.

Tabel 3: S32760 mehaanilised omadused võrreldes konkureerivate roostevaba terase klassidega

Disaini eelis:S32760 voolavuspiir 550 MPa või suurem on rohkem kui 3 korda suurem kui 316L (suurem või võrdne 170 MPa). 100{7}}bar RO surveanumas tähendab see otseselt nõutava seinapaksuse olulist vähenemist – lõikekaal ja materjalikulu kuni 40% võrreldes 316-liitrise konstruktsiooniga.

Korrosioonikindlus mereveekeskkonnas

Merevesi on metallidele üks söövitavamaid looduskeskkondi. See sisaldab ligikaudu 3,5% naatriumkloriidi (NaCl), lisaks magneesiumi, sulfaati ja lahustunud hapnikku. Magestamistehased suurendavad seda väljakutset: RO soolvee kontsentraadid võivad jõuda kloriiditasemeni 70 000–90 000 ppm, merevee temperatuur Lähis-Idas ületab tavaliselt 35 kraadi ja biotsiidi doseerimine (tavaliselt naatriumhüpoklorit) toob kaasa täiendava oksüdeeriva aine.

Merevee magestamistehases tuleb kõrvaldada neli korrosioonimehhanismi:

Punktkorrosiooni - lokaalne rünnak, mille algatasid kloriidioonid passiivse kile defektide korral

Lõhekorrosiooni - rünnak kitsastes tühikutes (äärikupinnad, tihendipesad, setete all)

Pingekorrosioonipragunemine (SCC) - katastroofiline pragunemine kombineeritud tõmbepinge + kloriid + kuumus korral

Erosioon-Korrosioon - kaitsva oksiidikihi mehaaniline hõõrdumine suure-kiirusega soolveega

Pitting Resistance - CPT ja PREN andmed

Kriitiline punktide tekkimise temperatuur (CPT) on standardne laborinäidik materjalide vastupidavuse hindamiseks kloriidi{0}}indutseeritud täppide tekke suhtes. See määratakse raud(III)kloriidi (FeCl₃) 6% lahuses ASTM G48 meetodi C järgi. Mida kõrgem on CPT, seda vastupidavam on sulam tegeliku -merevee punktide tekkele.

Tabel 4: PREN ja kriitilise punktide tekke temperatuuri (CPT) võrdlus - ASTM G48 meetod C, 6% FeCl₃

S32760 CPT, mis ületab 85 kraadi, täidab mugavalt Lähis-Ida merevee magestamise projekteerimisnõuded, kus soolvee temperatuur võib läheneda 40 kraadile ja kloriidi kontsentratsioon on kõrgeim. Standardne dupleks S32205 (CPT ≈35 kraadi) tagab nende tingimuste jaoks ebapiisava ohutusvaru.

Stress-korrosioonipragunemise (SCC) kaitse

Austeniitsed roostevabad terased (304, 316L) on üle 60-kraadise temperatuuri juures kurikuulsalt tundlikud SCC-kloriidile. Magestamistehases tähendab see, et isoleerimata kuumad torustikud, soojusvaheti kestad ja austeniitsest terasest MSF aurusti korpused on vähese hoiatusega katastroofilise pragunemise ohus.

Ferriitfaasi fraktsioon S32760-s (≈50%) tagab loomupärase resistentsuse kloriid-SCC suhtes. Sulam on läbinud standardiseeritud SCC-testi vastavalt ASTM G36 (keev MgCl₂, 155 kraadi) ja ISO 15156 (hapu teenus) ilma pragunemiseta, mis kinnitab selle sobivust kõrgeima -riskiga tsoonidesse magestamistehastes.

Ohutuskriitiline:Erinevalt austeniitsetest klassidest (316L, 304), mis võivad kuumas soolvees mõne kuu jooksul SCC-d tõrkeid tekitada, ei näita S32760 SCC-d standardse keeva MgCl₂ testimisel temperatuuril 155 kraadi -, mis ületab palju reaalseid magestamise töötingimusi.

Spetsiifilised rakendused merevee magestamise tehastes

Merevee magestamisrajatised - kas pöördosmoos (RO), mitmeastmeline kiirdestilleerimine (MSF) või mitme-efektiga destilleerimine (MED) - sisaldavad kümneid erinevaid seadmetüüpe ja torujuhtmeid, mis kõik töötavad kokkupuutes väga söövitava merevee või kontsentreeritud soolveega. S32760 on määratletud järgmistes kriitilistes rakendustes:

Tabel 5: S32760 rakenduskaart - Magestamistehase seadmed

Pöördosmoosisüsteemid (RO): suurim{0}}nõudlik rakendus

Kaasaegne suuremahuline RO magestamine (nt SWRO tehased, mis toodavad 100 000–500 000 m³/päevas) töötavad tüüpilise merevee toiterõhul 55–80 baari ja kõrge soolsusega allikate puhul kuni 100 baari. Ekstreemse rõhu, kloriidi kontsentratsiooni ja pragude korrosiooniohu kombinatsioon igas äärikliigendis ja klapi korpuses teeb S32760 selgeks insenerivalikuks.

Toiteveetorustik (merevee pool): S32760 õmblusteta toru, Sch 40S või 80S, ASTM A790

Kõrgsurvepumba korpused: S32760 valandid ASTM A890 klassi 6A kohta

Surveanumate ühendav torustik: S32760 koos sobivate sepistega vastavalt ASTM A182 F55

Soolvee eemaldamise kollektorid: S32760 keevitatud toru, ASTM A928

Multi-Stage Flash (MSF) süsteemid

MSF-jaamad töötavad madalamal rõhul kui RO, kuid oluliselt kõrgematel temperatuuridel (soolvee küttekeha tsoonis kuni 120 kraadi). Kõrgendatud temperatuuri ja merevee kloriidide kombinatsioon loob SCC jaoks äärmusliku keskkonna. S32760 dupleksne mikrostruktuur tagab selles vahemikus usaldusväärse SCC-kindluse, samas kui selle soojusjuhtivus (14 W/m·K - kõrgem kui niklisulamitel) toetab tõhusat soojusülekannet aurusti torukimpudes.

Materjali võrdlus: S32760 vs konkureerivad sulamid

Merevee magestamise materjali valik on lõppkokkuvõttes korrosioonikindluse, mehaaniliste omaduste, valmistatavuse ja kogu omamiskulude (TCO) tasakaal. Järgmine tabel annab otsese võrdluse nelja sulamiga, mida kõige sagedamini kasutatakse magestamise teenuses.

Tabel 6: võrdlev hindamine - S32760 vs. merevee magestamise konkureerivad sulamid

Võrdlus näitab, et S32760 on merevee magestamise{1}}kulumaatriksis optimaalsel kohal. Selle korrosioonikindlus vastab või ületab 6 Mo, kuid maksab 40–60% vähem kilogrammi kohta. Võrreldes Alloy 625-ga on kulude erinevus veelgi suurem (5–10 korda kallim) ning magestamisteenuse tegelik{10}}jõudluskasu on minimaalne.

Duplex 2205 on elujõuline valik vähem agressiivsete vooluringide jaoks (läbilaskev vesi, kemikaalide doseerimine), kuid selle madalam PREN (≈35) ja CPT (≈35 kraadi) jätavad ebapiisava varu kõrge temperatuuriga soolvee ahelate jaoks või kohtadesse, kus võib esineda biotsiidi läbitungimist.

Valmistamise ja keevitamise juhised

S32760 on keevitatav enamiku standardsete kaarkeevitusprotsessidega, kuid nõuab rangelt järgimist protseduuride juhtelementidest, et säilitada 50/50 austeniit-ferriidi faasi tasakaal keevisõmbluses ja kuumus{4}}mõjutatud tsoonis (HAZ). Faasi tasakaalu kadumine vähendab korrosioonikindlust ja tugevust.

Soovitatavad keevitusprotsessid

GTAW (TIG) - eelistatud juurkäikude ja õhukese{1}}seinaga torude jaoks; suurepärane kaare juhtimine

GMAW (MIG) - sobib torude täitmiseks ja korgiks; nõuab kvalifitseeritud protseduuri

SMAW (Stick) - on õige elektroodivaliku korral sobiv kohtkeevitamiseks

FCAW - sobib struktuursete rakenduste jaoks; tagada kaitsegaasi koostis

SAW (submerged Arc) -, mida kasutatakse raskete-seina surveanumate valmistamiseks

Täitemetall ja kaitsegaas

Tabel 7: S32760 keevitamiseks soovitatavad täitemetallid ja kaitsegaas

Kriitiliste protsesside juhtelemendid

Läbipääsu temperatuur: maksimaalselt 150 kraadi (ärge kunagi lubage tõusta kõrgemale - soodustab sigmafaasi moodustumist)

Soojussisend: 0,5–2,5 kJ/mm; vältige väga madalat soojussisendit (tasakaalustamata ferriit) ja väga suurt soojussisendit (sigmafaas, kroomnitriidi sadestumine)

Tavapäraste rakenduste jaoks pole keevitus{0}}järgset kuumtöötlust (PWHT) vaja; kui on vaja PWHT-d, lõõmutage täislahust temperatuuril 1050–1100 kraadi, millele järgneb kiire veega kustutamine

Puhastusgaas juurejooksude jaoks: Ar + 2–3% N₂ (lämmastiku lisamine hoiab ära lämmastiku kadu keevisvanni ja ferriidi ületootmisest)

Faasitasakaalu kontrollimine: ferriidiarv (FN) 30–60 või 40–60 mahuprotsenti ferriiti, mõõdetuna ASTM E562 või magnetilise induktsiooni mõõturi järgi

Valmistamise hoiatus:Kõige tavalisem superdupleksi valmistamise viga on liigne läbipääsu temperatuur, mis soodustab sigma (σ) faasi sadenemist. Sigma faas vähendab oluliselt tugevust ja korrosioonikindlust. Kalibreeritud kontakttermomeeter või termovärvipulk on igal läbimisel kohustuslik.

Kohaldatavad koodid, standardid ja spetsifikatsioonid

Tabel 8: S32760 tootevormi standardid ja disainikoodid magestamisteenuse jaoks

Tegelik-maailma tulemuslikkuse ja tööstuse rekord

S32760 on kogunud kolm-aastat kogemust merevee magestamise projektides maailma kõige nõudlikumates keskkondades. Peamised võrdlusprojektid ja tulemuslikkuse andmed hõlmavad järgmist:

Tabel 9: S32760 võrdlusprojektid merevee magestamise alal (illustreeriv)

Juhtumiuuring:Austraalia SWRO tehase dokumenteeritud juhtumiuuring näitas, et pärast seda, kui S32205 duplekstorustik tekkis töötemperatuuril 28–32 kraadi kloriidisisaldusega üle 35 000 ppm, määrati täielik asendussüsteem uuesti standardis S32760. Järgmiste 10+ tegevusaastate jooksul rohkem korrosioonijuhtumeid ei registreeritud.

Hanke spetsifikatsiooni kontrollnimekiri

Kui tellite S32760 toru, toru, liitmike või sepiseid magestamisprojekti jaoks, lisage oma ostutellimusse kõik järgmised andmed, et tagada täielik jälgitavus, õige sertifikaat ja testitud materjal:

Sulami tähistus: Super Duplex Stainless Steel S32760, UNS S32760, EN 1.4501

Kohaldatav tootestandard (nt ASTM A790 torudele, ASTM A789 torudele, ASTM A182 F55 sepistele)

Toote vorm: õmblusteta (eelistatud kõrgsurvetorude jaoks{0}) või keevitatud

Suurus: NPS või OD × seina paksus (WT) või ajakava

Kuumtöötlemise tingimus: lahus lõõmutatud ja karastatud (kohustuslik)

Nõutav testimine: hüdrostaatiline, pöörisvool, ultraheli, PREN-i kontroll, ferriidisisaldus (FN 30–60)

Sertifitseerimine: EN 10204 3.1 (standard) või 3.2 (kolmanda-osapoole tunnistaja) materjali testimise aruanne

PMI (positiivne materjali identifitseerimine): 100% XRF või OES testimine kõikidel tükkidel

Korrosioonikatse: ASTM G48 meetod C CPT 85 kraadi või rohkem (kui lepinguga nõutakse)

Pinna seisukord: täielikult marineeritud ja passiveeritud ASTM A967 / ASTM A380 järgi

Märgistus: kuumuse number, suurus, klass, standard ja tüki number vastavalt ASTM A999 nõuetele

Järeldus

Super Duplex Stainless Steel S32760 ei ole pelgalt materjal merevee magestamise jaoks -, see on tehniline standard. Selle PREN ≈41, CPT üle 85 kraadi, vastupidavus kloriidi pingekorrosioonipragunemisele ja voolavuspiir, mis on suurem või võrdne 550 MPa, lahendab kõik suuremad rikkerežiimid, mis seavad väljakutse magestamistehase torustikule ja pöörlevatele seadmetele.

Võrreldes järgmise tasemega (Duplex 2205) pakub S32760 ohutusvaru, mis on oluline, kuna tehaste projekteerijad nõuavad kliimamuutustest tingitud kõrgemat töörõhku, kõrgemat soolvee kontsentratsiooni ja soojemat lähtevee temperatuuri. Võrreldes kallimate niklisulamitega (sulam 625, C-276), tagab S32760 reaalses maailmas samaväärse jõudluse magestamisteenuses 30–80% madalama materjalikuluga.

Uute -ehitamise SWRO, MSF ja MED projektide ning mahajäetud väljade uuenduste jaoks, kus korrosioonirikked on kahjustanud madalama kvaliteediga materjale, on S32760 lahendus, mille maailma juhtivad magestamise insenerifirmad valivad - ja seda mõjuval põhjusel.
