S32760 (UNS S32760)pakub silmapaistvat korrosioonikindlust, eriti kloriidide ja hapete vastu, muutes selle ideaalseks avamere-, keemilise töötlemise ja mererakenduste jaoks. S32760 pistikute ja pukside puhul on kehtiv standard ASME B16.11, mis määrab pesa-keevis- ja keermestatud sepistatud liitmike täpsed mõõtmed.
Selles juhendis on kirjeldatud ASME B16.11 S32760 pistiku ja puksi mõõtmete spetsifikatsioonid, mida peate teadma.

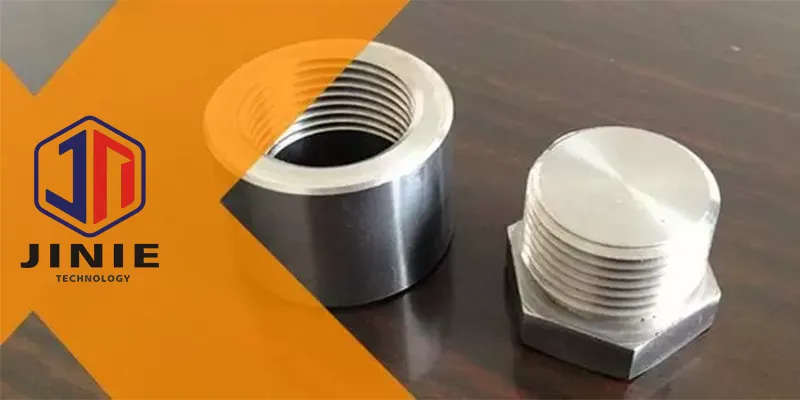

ASME B16.11 S32760 duplekspistikudja BushingMõõtmed
Standard hõlmab erinevaid pistikutüüpe, millest igaüks on mõeldud konkreetsete paigaldus- ja eemaldamismeetodite jaoks. Allolevad mõõtmed on esitatud millimeetrites ja esindavad keermestatud (SCRD) liitmike tavalisi suurusi.
|
Nominaalne suurus |
Pikkus |
Ruudu kõrgus |
Laius korterid |
Pea läbimõõt |
Pikkus |
Hex kõrgus |
Hex kõrgus |
Hex kõrgus |
|
|
DN |
NPS |
Amin |
Bmin |
Cmin |
Emin |
Dmin |
Hmin |
Gmin |
Fmin |
|
6 |
1/8 |
10 |
6 |
7 |
10 |
35 |
6 |
一 |
11 |
|
8 |
1/4 |
11 |
6 |
10 |
14 |
41 |
6 |
3 |
16 |
|
10 |
3/8 |
13 |
8 |
11 |
18 |
41 |
8 |
4 |
18 |
|
15 |
1/2 |
14 |
10 |
14 |
21 |
44 |
8 |
5 |
22 |
|
20 |
3/4 |
16 |
11 |
16 |
27 |
44 |
10 |
6 |
27 |
|
25 |
1 |
19 |
13 |
21 |
33 |
51 |
10 |
6 |
36 |
|
32 |
11/4 |
21 |
14 |
24 |
43 |
51 |
14 |
7 |
46 |
|
40 |
11/2 |
21 |
16 |
28 |
48 |
51 |
16 |
8 |
50 |
|
50 |
2 |
22 |
18 |
32 |
60 |
64 |
18 |
9 |
65 |
|
65 |
21/2 |
27 |
19 |
36 |
73 |
70 |
19 |
10 |
75 |
|
80 |
3 |
28 |
21 |
41 |
89 |
70 |
21 |
10 |
90 |
|
100 |
4 |
32 |
25 |
65 |
114 |
76 |
25 |
13 |
115 |
Märkus.
1) NPT-keere tuleb töödelda vastavalt GB/T12716-le (vastab ASME B1.20.1-le).
Miks ASME B16.11?
ASME B16.11 on standard, mis reguleerib sepistatud liitmikke, sealhulgas pistiku{1}}keevitus- ja keermestatud tüüpe.
Kui sepistame S32760 pistikud ja puksid sellele standardile vastavaks, ei ole me ainult suurusi arvamas. Peame kinni rangest geomeetriast, mis tagab:
Need sobivad standardse keermestatud torustikuga kogu maailmas.
Nad taluvad kõrget rõhku (kuni klass 6000), mida Super Duplex süsteemid sageli nõuavad.
Suurusevahemiku spetsifikatsioonid
ASME B16.11 standardite järgi toodetud S32760 kahepoolsed roostevabast terasest pistikud ja läbiviigud on saadaval suurustes alates 1/8" NB (nimiava) kuni 4" NB. See laiaulatuslik suuruste valik tagab, et leiate õige liitmiku peaaegu iga torusüsteemi jaoks, alates väikestest mõõteriistadest kuni suuremate protsessiühendusteni.
Surveklassi valikud
ASME B16.11 määratleb nende sepistatud liitmike jaoks mitu rõhuklassi, kusjuures S32760 pistikud ja puksid on tavaliselt saadaval 3000 LBS, 6000 LBS ja 9000 LBS reitinguga. Mida kõrgem on klassi number, seda suurem on liitmiku surveaste ja seinapaksus, mis võimaldab inseneridel valida konkreetsete kasutustingimuste jaoks sobiva tugevustaseme.
Ühenduse tüübid
S32760 duplekspistikud ja läbiviigud on valmistatud nii keermestatud (kruviga) kui ka pesa keevisõmblustes vastavalt ASME B16.11 standarditele. Keermestatud ühendused pakuvad hoolduseks lihtsat paigaldamist ja lahtivõtmist, samal ajal kui pesa keevisõmblused pakuvad suurepärast tugevust ja lekkekaitset kõrgsurve- või kriitiliste hooldusrakenduste jaoks.
Hex Head & Square Head pistikud
Torusüsteemi otste tihendamiseks kasutatakse pistikuid. ASME B16.11 alusel sõltuvad mõõtmed suuresti teie valitud pea tüübist.
Kuuskantpeaga pistikud: Parimad üldiste rakenduste jaoks, kus kasutatakse mutrivõtit.
Ruudukujulised pistikud: kasutatakse sageli suurema pöördemomendi korral või tööstuslikes tingimustes.
Ümmarguse peaga pistikud: sile, nuputaoline{0}}viimistlus (kõrgsurve S32760{1}}rakendustes vähem levinud, kuid saadaval).
Kuuskantpea puksid
Puksid on laulmata kangelased, mida kasutatakse erineva suurusega torude ühendamiseks (redutseerimiseks). S32760 süsteemides on need üliolulised instrumendiühenduste jaoks, kus peate põhiliinilt gabariidi juurde minema.
Kõige tavalisem tüüp on kuuskantpea puks, mis on keermestatud nii seest kui väljast.
Kokkuvõte
Tellides S32760 sepiseid, maksate esmaklassilise korrosioonikindluse eest. Järgides rangelt ASME B16.11, tagame, et iga pistik suletakse tihedalt ja iga puks vähendab voolu täpselt, taludes tohutut survet, mille jaoks Super Duplex on loodud.
Kas soovite, et saadaksin teile täieliku PDF-vormingus andmelehe, milles on üksikasjalikult kirjeldatud nende S32760 liitmike kaalu- ja rõhuväärtused?
