Milleks kasutatakse roostevabast terasest 316L plaati?

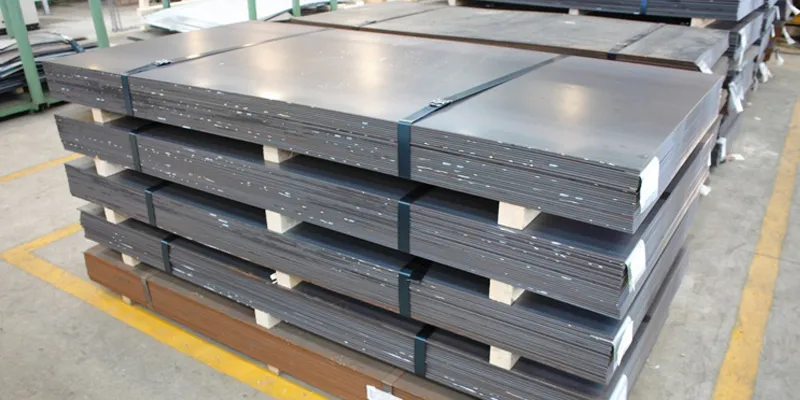

Roostevabast terasest plaat 316Lon madala-süsinikusisaldusega molübdeeni-tugevdatud austeniidisulam, mis on tuntud oma suurepärase korrosioonikindluse, erakordse keevitatavuse ja tugevuse poolest äärmuslikel temperatuuridel. Selle peamised rakendused hõlmavad mereinfrastruktuuri, keemilist töötlemist, ravimite tootmist, meditsiiniseadmete tootmist, toiduainete tootmist, nafta- ja gaasisüsteeme ning arhitektuuriprojekte.

Tähis "L" (madala süsinikusisaldusega, 0,03% C või alla selle) välistab keevitamise ajal sensibiliseerimise, muutes selle plaatmaterjaliks kõikjal, kus pikaajaline konstruktsiooni terviklikkus agressiivses keskkonnas on vaieldamatu.

316L roostevaba terase mõistmine

Enne konkreetsete rakenduste uurimist on oluline mõista, miks 316L roostevabast terasest plaat eristub teistest sulamiklassidest. Materjalivalik inseneritöös ei ole kunagi meelevaldne; iga element sulamis teenib tahtlikku eesmärki.

Keemiline koostis

316L roostevaba teras on määratletud ASTM A240 ja samaväärsete rahvusvaheliste standarditega. Selle koostis tagab täpse tasakaalu korrosioonikindluse, mehaanilise tugevuse ja valmistamise paindlikkuse vahel:

Tabel 1. 316L roostevaba terase keemiline koostis ASTM A240 järgi.

Iga võtme legeerelemendi roll

Kroom (16–18%):Moodustab pinnale passiivse kroomoksiidi kihi, toimides esmase kaitsekilbina oksüdatsiooni ja korrosiooni eest. See iseparanev{1}}kile taastub hapnikuga kokkupuutel koheselt.

Nikkel (10–14%):Stabiliseerib austeniitset mikrostruktuuri, suurendab plastilisust ja sitkust ning parandab jõudlust krüogeensetel ja kõrgendatud temperatuuridel.

Molübdeen (2–3%):Klasside 304 ja 316 eristav tegur. Molübdeen suurendab järsult vastupidavust punkt- ja pragukorrosioonile, eriti kloriidi-rikastes keskkondades, nagu merevesi või keemilise töötlemise voolud.

Madala süsinikusisaldusega (vähem kui 0,030%):L-tähis piirab süsinikusisaldust maksimaalselt 0,030% -ni, vältides kroomkarbiidi sadenemist tera piiridel keevitamise ajal (sensibiliseerimine). See säilitab kuumaga{2}}mõjutatud tsoonides korrosioonikindluse, ilma et oleks vaja -pärast keevisõmblust.

Peamised mehaanilised ja füüsikalised omadused

Tabel 2. 316L roostevabast terasest plaadi mehaanilised ja füüsikalised omadused (lõõmutatud olek).

316L roostevabast terasest plaadi peamised tööstusharud ja rakendused

Järgmistes jaotistes kirjeldatakse 316L roostevabast terasest plaadi kaheksat kõige olulisemat kasutusvaldkonda, selgitades täpselt, miks see sulam valitakse alternatiivide asemel.

Mere- ja avameretehnika

316L roostevabast terasest plaat on merekeskkonna etalonmaterjal. Merevesi on üks kõige söövitavamaid aineid, mida inseneritöös leidub, ühendades kloriidioone, lahustunud hapnikku, bioloogilisi organisme ja mehaanilisi erosioonijõude.

2–3% molübdeenisisaldus tõstab punktide tekitamise ekvivalendi (PREN) 24–27-ni, võrreldes 304 PREN-iga 18–22. PREN väärtus üle 24 on tööstusharu vastuvõetava kloriidikindluse künnis-pritsmepiirkonnas ja veealuste rakendustes.

Tüüpilised mererakendused hõlmavad järgmist:

Paadi kered, laevateki tarvikud ja konstruktsioonilised vaheseinad

Avamere naftaplatvormide kõnniteed, käsipuud ja teki plaadistus

Veealuste torujuhtmete äärikud ja surveanumate{0}}katted

Magestamistehase surveanumad ja aurusti katted

Sadama infrastruktuur: pontoonid, sildumisseadmed, redelid

Peamine kaalutlus: vee all või sügavate pragude tingimustes võib 316L kõrge kloriidikontsentratsiooni korral siiski esineda süvendeid. Super-dupleksklassid (nt 2507) pakuvad kõrgemaid PREN-väärtusi, kuid 316L tagab optimaalse kulude ja jõudluse tasakaalu enamiku meresõidukite jaoks.

Keemiatöötlemine ja naftakeemiatööstus

Keemiatehased on määratletud samaaegse agressiivse keskkonna, kõrgete temperatuuride ja tsüklilise mehaanilise pingega. 316L roostevabast terasest plaat vastab nendele nõudmistele kombinatsiooniga omadustest, mida enamik teisi sulamid ei suuda võrreldava hinnaga.

Selle vastupidavus ulatub laias keemilises spektris:

Fosforhape (H3PO4) mõõdukates kontsentratsioonides ja temperatuuridel

Äädikhape, piimhape ja muud orgaanilised happed lahjendatud{0}} kuni-mõõdukates kontsentratsioonides

Lahjendatud väävelhape ja väävlirikas keskkond

Kloriidi{0}}sisaldavad protsessivood alla umbes 60 kraadi

Naatrium- ja kaaliumhüdroksiidi lahused

Tavaliselt 316-liitrisest plaadist valmistatud protsessiseadmed hõlmavad reaktsioonianumaid, soojusvaheti kestasid, destilleerimiskolonni sektsioone, säilituspaake ja torustiku kollektoreid. Madala -süsinikusisaldusega spetsifikatsioon on siin kriitilise tähtsusega: protsessiseadmed keevitatakse sageli sektsioonidena väljal- ja kuumuse{5}}mõjutatud tsoonide sensibiliseerimine vähendaks katastroofiliselt paagi või surveanuma pikaajalist- terviklikkust.

Farmaatsia tootmine ja biotehnoloogia

Regulatiivnõuete järgimine juhib ravimitootmises materjalivalikut rohkem kui üheski teises tööstusharus. USA Toidu- ja Ravimiamet (FDA), Euroopa Ravimiamet (EMA) ja ülemaailmne hea tootmistava (GMP) määravad kindlaks kõik materjalid, mis ei saasta farmaatsiatooteid leostumise, korrosiooniga seotud toodete vabanemise või mikroobide varumise kaudu.

316L roostevabast terasest plaat vastab nendele nõuetele mitmete omaste omaduste kaudu:

Elektropoleeritav pind: 316L saavutab Ra, mis on väiksem või võrdne 0,5 μm pinnakaredusega, vältides mikroobide adhesiooni ja lihtsustades puhastus-kohas (CIP) ja auruga-kohas (SIP) protsesse

Keemiline inertsus tavaliste farmatseutiliste lahustite ja abiainete suhtes

Vastupidavus auruga steriliseerimise tsüklitele (121–134 kraadi autoklaavi tingimused)

Minimaalne ioonide leostumine, kriitiline süstitavate ravimpreparaatide puhul

316-liitrisest plaadist valmistatud farmaatsiaseadmete hulka kuuluvad bioreaktori anumad ja kestad, lüofilisaatori (külmutus-kuivati) kambrid, aktiivsete farmatseutiliste koostisosade (API-de) töötlemispaagid, puhastatud vee (PW) ja süstevee (WFI) mahutid ning puhtad{{2}ruumi seinakatted aseptilises täitmises.

Ülemaailmse farmaatsiatööstuse suundumus ühekordselt{0}}kasutatavate bioreaktorite poole ei ole tõrjunud 316 liitrit - sulam jääb suurte-mahuliste püsivate protsessianumate ja tasakaalustuspaakide jaoks asendamatuks.

Toidu ja jookide töötlemine

Saastumise vältimine, ranged puhastustsüklid ja eeskirjade järgimine (FDA 21 CFR osa 177, EL määrus 10/2011) määravad toiduainete töötlemisel materjalivaliku. . 316L roostevabast terasest plaat on toiduainete ja jookide tarneahelas kõige populaarsem materjal, kuna see ei ole -reaktiivne, happeline ja puhastuskindel ning vastupidav happelisele pinnale, mitte{6}}poorsele toidule.

Levinud toidu- ja joogirakendused hõlmavad järgmist:

Õllepruulimisanumad, kääritamismahutid ja heledad õllemahutid õlletehastes ja piiritusetehastes

Piimatöötlemisseadmed: pastörisaatorid, separaatorid ja juustu{0}}valmistamise vaadid

Liha ja mereandide töötlemise lauad, konveierid ja jahutuspaagid

Tomatipasta, puuviljamahla ja maitseainete töötlemise anumad

Konveierisüsteemi külgpaneelid{0}}käitistes, kus kasutatakse klooritud puhastusvahendeid

Molübdeeni sisaldus 316L on selles kontekstis kriitiline. Paljud toiduainete{2}}töötlemisettevõtted kasutavad CIP-tsüklite jaoks klooritud pesu- ja puhastusvahendeid. Standardse 304 roostevaba terase puhul võib kloriidide rünnak põhjustada aukude tekkimist nädalatega. 316L annab otsustava ohutusvaru, pikendades märkimisväärselt seadmete kasutusiga ja vähendades kogu omamiskulusid.

Meditsiiniseadmete tootmine ja kirurgiainstrumendid

316L roostevaba teras on klassifitseeritud ISO 10993 ja ASTM F138 järgi bioloogiliselt ühilduvaks materjaliks (implantaadi -klassi rakenduste jaoks). Selle biosobivus tuleneb stabiilsest, mittereaktiivsest passiivsest oksiidikihist ja selle madalast ioonide -vabanemiskiirusest füsioloogilises soolalahuses (simuleeritud kehavedelik).

316L plaadi meditsiinilised ja kirurgilised rakendused hõlmavad järgmist:

Ortopeedilised implantaadi substraadid: luuplaadid, seljaaju instrumentide komponendid ja trauma fikseerimise seadmed

Kirurgiliste instrumentide kandikud, steriliseerimiskorvid ja armatuurlauad

Meditsiinikabinetid ja kärukatted operatsioonisaalides ja ICU-des

MRI{0}}ühilduvad mitte-magnetilised struktuurikomponendid (316L on lõõmutatud olekus nõrgalt paramagnetiline)

Haigla seina- ja laepaneelid steriilses keskkonnas

Kuigi titaanisulamid ja koobalt-kroomisulamid on asendanud 316L otsekontaktis-pikaajalistes-implantaatides (suurema korrosiooniväsimuskindluse tõttu), jääb 316L üldmeditsiinilise tootmise ja lühiajaliste{5}}kuni -keskmiste implantaatide rakenduste tööjõuks.

Nafta, gaasi ja energia infrastruktuur

Nafta- ja gaasitööstus kehtestab konstruktsioonimaterjalidele kõige karmimad kasutustingimused: kombineeritud kokkupuude vesiniksulfiidiga (H₂S), CO₂, kloriididega, kõrge rõhu ja temperatuuri tsüklitega. Kui super-dupleks- ja niklisulamid (sulam 625, sulam 825) on valitud kõige raskemate puuraukude keskkondade jaoks, täidab 316L plaat kriitilist rolli pinna- ja pealisseadmetes.

Nafta ja gaasi rakendused hõlmavad järgmist:

Puurkaevu kollektori komponendid ja instrumendi torude äärikud

Eraldusanuma kattekiht ja sisemine viimistlus tootmisseparaatorites

Gaasimagustusüksuse komponendid amiinitöötlussüsteemides

Rafineerimistehaste protsesside torustik ja{0}}soojusvaheti kestaplaadid süsivesinike voogudes

LNG tehase krüogeense säilituspaagi sisekestad (316L säilitab elastsuse kuni -196 kraadini)

Eriti tähelepanuväärne eelis on krüogeenne jõudlus. Erinevalt süsinikterasest ja ferriitsest roostevabast terasest, mis läbivad madalatel temperatuuridel plastilisuse -hapraks muutumise, jääb austeniit 316L vedela lämmastiku temperatuuridel täielikult plastiliseks, muutes selle LNG rajatiste ja krüogeense uurimisinfrastruktuuri jaoks asendamatuks.

Arhitektuur, ehitus ja linnainfrastruktuur

Konstruktsiooni esteetika ja pikaajaline -vastupidavus on arhitektuursete rakenduste puhul võrdselt olulised. 316L-roostevabast terasest plaati eelistatakse 304 asemel kõikjal, kus konstruktsioon puutub kokku ranniku atmosfääri, tööstusliku õhusaaste või -jääsooladega.

Arhitektuurirakendused hõlmavad järgmist:

Rannikuäärsete kõrghoonete{0}}fassaadikattepaneelid

Jalakäijate sildade konstruktsioonid mere- või tööstuskeskkonnas

Tunnelite katted ja konstruktsioonilised vooderdised maantee- ja raudteetunnelites

Basseini ümbritsemine ja vee{0}}komponendid

Avalikud skulptuurid ja monumentaalsed installatsioonid, mis nõuavad pikaajalist esteetilist terviklikkust-

Käsipuud, balustraadid ja kardinasüsteemid veepiiride arendustes

Arhitektid ja spetsifikaatorid peavad rannikuprojektides sageli 304 võrdväärseks 316L-ga. Kloriidist -indutseeritud tee-määrdumine ja pindade määrdumine 304 rajatisel 500 meetri raadiuses rannajoonest on hästi-dokumenteeritud, samas kui õigesti määratud ja hooldatud 316 liitrised paigaldised näitavad kasutusiga üle 50 aasta ja pinna halvenemine on tühine.

Veetöötlus ja magestamine

Veepuhastussüsteemid käitlevad keemiliselt keerulisi keskkondi: klooritud joogivesi, orgaanilisi happeid ja ammoniaaki sisaldavad reoveevoolud ning - magestamistehastes - väga kontsentreeritud soolalahused.

316L plaat on laialdaselt määratletud:

Munitsipaalveepuhastusselgiti mehhanismid ja mahuti seinad

Kloorimise kontaktkambrid joogiveejaamades

Pöördosmoosi (RO) surveanumate korpused magestamisseadmetes

Reovee kääriti kaaned ja muda töötlemise seadmed

Koagulantide, flokulantide ja biotsiidide keemilised doseerimissüsteemid

Võrdlev analüüs: 316L vs alternatiivsed klassid

Õige roostevaba terase klassi valimine nõuab jõudluse, kulude ja valmistatavuse vaheliste kompromisside mõistmist-. Järgmised võrdlused käsitlevad kõige levinumaid hinde{2}}valikuotsuseid, millega insenerid silmitsi seisavad.

316L vs. 304 / 304L: kõige olulisem võrdlus

Tabel 3. Otsene omaduste võrdlus: 316L roostevaba teras vs klass 304/304L.

316 vs. 316L: miks on süsiniku erinevus oluline?

Tabel 4. Hinne 316 vs. 316L: peamised erinevused ja valikujuhised.

316L vs. Duplex 2205 ja Super{3}}Duplex 2507

Äärmiselt agressiivsete kloriidikeskkondade - avamere tootmiseks pakuvad merevee soojusvahetid, veealuse töötlemise - dupleks- ja super{2}}dupleksklassid oluliselt kõrgemaid PREN väärtusi (2205: PREN ~35; 2507: PREN ~43) ja suuremat tõmbetugevust. Siiski säilitab 316L eelised:

Keevitamise lihtsus: dupleks ja super{0}}dupleks nõuavad rangemat soojussisendi juhtimist

Vormimine ja töötlemine: väiksem voolavuspiir 316L vähendab tööriistade koormust

Madala-temperatuuri vastupidavus: dupleksklassidel on kõrgem plastilisusest-to{2}}hapraks üleminekutemperatuur

Kättesaadavus ja teostusaeg: 316 liitrit plaati on kogu maailmas palju laialdasemalt varutud

Ühiku maksumus: 316 liitrit on tavaliselt 40–60% odavam tonni kohta kui 2205

Asjakohased standardid, sertifikaadid ja vastavus

Materjali jälgitavus ja standardite järgimine on juriidiliselt ja äriliselt kriitilised{0}}L-roostevabast terasest plaati hõlmab ulatuslik rahvusvaheliste standardite raamistik:

Tabel 5. Rahvusvahelised standardid, mis reguleerivad 316L roostevabast terasest plaati.

Surveseadmete (Euroopas PED-vastavus), ASME-kodeeritud anumate ja farmaatsia{3}}klassi rakenduste jaoks on nõutavad materjali testimise aruanded (MTR-id) vastavalt EN 10204 3.1 või 3.2-le. Kontrollige alati soojusarvu jälgitavust, kui määrate 316L plaadi ohutus{6}}kriitiliste komponentide jaoks.

Valmistamine, keevitamine ja pinnaviimistlus

316L roostevabast terasest plaati saab keevitada kõigi standardsete sulakeevitusprotsessidega: GTAW (TIG), GMAW (MIG), SMAW (pulk), SAW (sukelkaar) ja PAW (plasmakaar). Madala süsinikusisalduse tõttu pole enamikus rakendustes vaja-keevitusjärgset lõõmutamist.

Soovitatavad täitemetallid: AWS ER316L (TIG/MIG) või E316L-16 (SMAW). Krüogeensete või kõrge -puhtusastmega farmaatsiarakenduste puhul kasutage madala-ferriidi või kontrollitud-ferriittäitematerjali spetsifikatsioone, et tagada keevismetalli sitkus ja korrosioonikindlus, mis vastab alusplaadile.

Kriitiline keevituspraktika: hoidke läbipääsudevahelised temperatuurid alla 150 kraadi ja vältige liigset soojussisendit (õhukeste lõikude puhul vähem kui 1,5 kJ/mm), et minimeerida HAZ-i sensibiliseerimise ohtu ja säilitada keevisõmbluste korrosioonikindlus.

Pinnaviimistluse valikud

Tabel 6. 316L roostevabast terasest plaadi pinnaviimistlus ja tüüpilised rakendused.

Passiveerimine

Pärast valmistamist ja keevitamist tuleb 316L komponendid passiveerida ASTM A967 või ASTM A380 järgi. Sidrunhappe passiveerimine (20–25% lahus 50 kraadi juures 20 minutit) on traditsioonilise lämmastikhappemeetodi asemel üha enam ette nähtud, kuna keskkonna- ja kasutajaohutusriskid on väiksemad. Passiveerimine taastab ja täiustab passiivset kroomoksiidi kihti töödeldud, vormitud või keevitatud pindadel, maksimeerides korrosioonikindlust enne seadme kasutuselevõttu.

Korduma kippuvad küsimused (KKK)

Järgmised küsimused on kõige levinumad inseneridelt, ostjatelt ja projektijuhtidelt saadud päringud 316L roostevabast terasest plaadi kohta.

Jah, enamiku mererakenduste puhul . 316L-i PREN 24–27 ja molübdeenisisaldus tagavad usaldusväärse vastupidavuse merevee pritsmete tsoonides ja vahelduva sukeldumise korral. Pidevaks täielikuks sukeldumiseks kõrgel temperatuuril voolavasse merevette pakuvad super-dupleksklassid suurepärast kaitset. Katoodkaitse võib püsivalt vee all olevate konstruktsioonide jaoks kombineerida 316L-ga.

Jah. 316L vastab FDA 21 CFR osa 177 nõuetele, EL-i määrusele 10/2011 ja vastab NSF/ANSI 51 toiduseadmete osas. Hügieeniliste disainistandardite järgimiseks on soovitatav kasutada No{7}}B või elektropoleeritud viimistlust. Regulaarne passiveerimine säilitab kaitsva oksiidikihi.

Pideva kasutuse korral on 316L mittetundlikes tingimustes hinnatud ligikaudu 870 kraadini. Kuid madala süsinikusisaldusega klassi eelistatakse üldiselt üle 900 kraadi ainult siis, kui termiline tsükkel on minimaalne. Pidevalt kõrgel-temperatuuril üle 800 kraadi töötamiseks kaaluge klassi 309S või 310S, et tagada suurepärane oksüdatsioonikindlus.

Ei, enamikus keskkondades. Iseparanev passiivne oksiidkile tagab korrosioonikaitse ilma kateteta. Äärmuslikel juhtudel (kõrge happeline tööstuskeskkond koos füüsilise hõõrdumisega) võivad passiivset kihti täiendada epoksü- või PVDF-katted. Värvimine 316L on üldiselt ebaproduktiivne. - Katte rike hoiab niiskuse kinni ja kiirendab lokaalset korrosiooni katte all.

Austeniitsetel roostevabadel terastel, sealhulgas 316L, on tänu FCC kristallstruktuurile oluliselt parem vastupidavus vesiniku rabedusele kui ferriit- või martensiitseterastel. Kõrgrõhu{2}}vesiniku teenus nõuab aga vesinik-abiga krakkimise hoolikat kaalumist ja sulami spetsifikatsioonid peaksid järgima NACE MR0175/ISO 15156 nõudeid haputeenuste rakenduste puhul.

316L roostevabast terasest plaat on kaubanduslikult saadaval paksusega 1,5 mm (lehe/plaadi piir on tarnijati erinev) kuni 100 mm paksuseni raskete plaatide rakenduste jaoks. Standardlaiused on tavaliselt 1000 mm, 1219 mm (48"), 1500 mm ja 2000 mm. Pikkused on standardvaru puhul vahemikus 2000 mm kuni 6000 mm, pikemad pikkused on saadaval lõike--kuni-suuruse või voolutugevuse või mähise valgustusaegade{20} jaoks alati. mitte-standardse paksusega või raskete plaatidega.

Järeldus

Roostevabast terasest 316L plaat ei ole lihtsalt korrosioonikindel sulam-, - see on täpselt konstrueeritud materjaliplatvorm, mis võimaldab kriitilist tööstuslikku infrastruktuuri kaheksas peamises sektoris: merendus, keemiatöötlemine, farmaatsia, toiduained ja joogid, meditsiin, nafta ja gaas, arhitektuur ja veetöötlus.

Selle määrav kombinatsioon molübdeen-kõrgendatud kloriidikindlusest (PREN 24–27), madal-süsinikuga keevitatavus, täielik austeniitne vastupidavus krüogeensest kuni kõrgendatud töötemperatuurini, tõestatud biosobivus ja ulatuslik rahvusvaheline standardkate muudab selle vaikespetsifikatsiooniks inseneridele, kes ei saa endale lubada materjalirikkeid.

Valides 316L ja alternatiivsete klasside vahel, on otsustusraamistik sirgjooneline: kui keskkond on agressiivne (kloriidid, happed, bioloogilised keskkonnad), kui komponent on keevitatud, kui on nõutav jälgitavus ja eeskirjade järgimine ning kui eesmärk on 30+ aasta kasutusiga - 316L roostevabast terasest plaat on tehniliselt õigustatud ja äriliselt vastutustundlik valik.

Viited ja lisalugemine

ASTM A240/A240M - Standardne kroomi ja kroomi spetsifikatsioon-Niklist roostevabast terasest plaat, leht ja riba surveanumatele ja üldistele rakendustele.

EN 10088-2:2014 - Roostevaba teras: tehnilised tarnetingimused korrosioonikindlate teraste lehtedele/plaatidele ja ribadele üldiseks otstarbeks.

ASME katla ja surveanuma kood, II jaotis, A osa, SA-240.

ASTM A967/A967M - Roostevabast terasest osade keemilise passiveerimise standardspetsifikatsioon.

NACE MR0175/ISO 15156 - Nafta- ja maagaasitööstus: materjalid, mida kasutatakse nafta- ja gaasitootmises H₂S-sisaldavates keskkondades.

ASM International. (2003). Roostevaba teras. ASM Specialty Handbook Series.

Lula, RA (toim.). (1986). Roostevaba teras. Ameerika metallide selts.

Euroopa roostevaba terase arendusassotsiatsioon (Euro Inox). "Roostevaba teras merekeskkonnas". Disainikäsiraamatu seeria.
