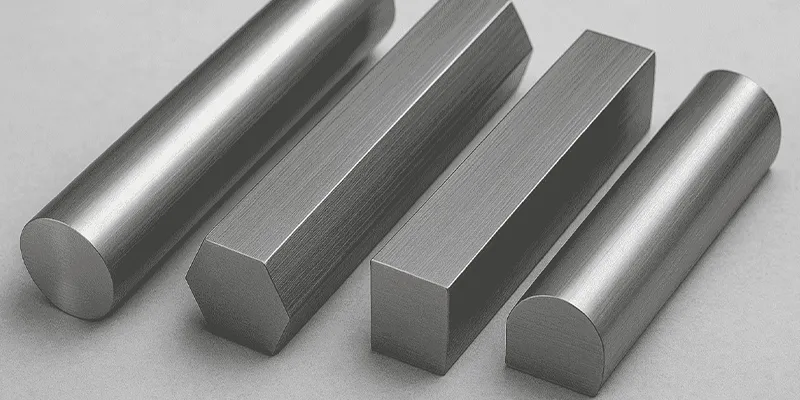

Roostevabast terasest ümarlatt vs kuuskantvarras: rakendusjuhend

Roostevabast terasest vardavaru- nii ümmarguse kui ka kuusnurkse profiiliga - esindab ülemaailmses tootmises üht enim kasutatavat pool-metallist valmistatud tootevormi. Alates täppis-CNC{4}}treitud meditsiinilistest implantaatidest kuni avamere konstruktsioonielementide ja suure-mahuga kinnitusdetailideni – valik ümarvarda ja kuuskantvarda vahel mõjutab oluliselt töötlemise tõhusust, materjali saagist, kogumaksumust ja lõppkasutuse jõudlust.

Sissejuhatus

Roostevabast terasest varraste ja varraste ülemaailmse turu väärtuseks hinnati 2023. aastal 18,7 miljardit USA dollarit, aastaks 2030 prognoositakse 5,3%-list liitkasvumäära (CAGR). Ümarlatt moodustab ligikaudu 68% mahust; kuuskantvarras moodustab ligikaudu 21%; ülejäänu koosneb lame-, ruudu- ja nurkprofiilidest (Allikas: World Steel Association, 2024; ISSF Annual Report 2023).

Peamised nõudlust suurendavad -kasutustööstused on: autotööstus (23%), tööstusmasinad (19%), ehitus ja arhitektuur (17%), keemiline töötlemine (13%), nafta ja gaas/energia (11%) ning meditsiin/farmaatsia (9%) (Allikas: ISSF, 2023).

Insenerid ja hankejuhid kasutavad sageli vaikimisi ümarlatti kõigi vardavarude vajaduste jaoks - tava, mis võib põhjustada märkimisväärseid välditavaid kulusid ja ebatõhusust. Varda tooriku geomeetria määrab:

Materjali kasutamine: ostetud metalli osa, mis jõuab valmis detaili

Töötlemistsükli aeg: valmis geomeetria saavutamiseks vajalik lõikekäikude arv

Tööriista eluiga: lõikekoormuse järjepidevus ja prognoositavus

Riba-ühilduvus sööturiga: kuuskantriba toidab riba-automaattreipingid ja Šveitsi-tüüpi masinad suurema täpsuse ja väiksema vibratsiooniga

Lõppkasutuse-jõudlus: ristlõike kuju-mõjutab koormuse jaotust, pinge kontsentratsiooni ja geomeetrilist sobivust koostu

Geomeetria, tolerantsid ja rahvusvahelised standardid

Rist-Lõike geomeetria on määratletud

Ümarvarras määratakse selle välisläbimõõduga (OD). 50 mm ümmarguse varda ümmargune ristlõige on 50 mm OD. Kuuskantriba määratletakse selle rist-tasapinna (AF) mõõtmega - kahe paralleelse pinna vahelise kaugusega. 50 mm AF kuuskantvarda kuusnurkne ristlõige

See eristus on kriitiline: 50 mm kuuskantvarras vajab 57,74 mm ava, et läbida ümmargune ava - mitte 50 mm. Insenerid peavad arvesse võtma rist-nurkade (AC) mõõtmeid, kui määravad vabade avade,-avade ja varda-sööturpadruni suuruse.

Tolerantsuse klassid

Nii ümar- kui ka kuuskantvarda toodetakse erinevates tolerantsiklassides. Rangemad tolerantsid suurendavad kulusid, kuid vähendavad järgnevaid töötlemisnõudeid. Kõige sagedamini määratud roostevabast terasest varda tolerantsiklassid on järgmised:

h11: laialdane kaubanduslik taluvus - kuumvaltsitud- ja katlakivist eemaldatud riba. Sobib struktuursete ja mitte-täppisrakenduste jaoks.

h9: standardne ere{1}}tolerants. Kõige tavalisem töödeldud komponentide spetsifikatsioon.

h8 / h7: Täpselt lihvitud või kooritud latt. Väikese-tolerantsiga laagrite, võllide ja täppisinstrumentide komponentide jaoks.

f7 / g6: libiseva sobivuse tolerantsid. Nõutav võlli-in-laagrite ja lineaarse liikumise komponentide jaoks.

Mõõtmete standardite võrdlus

Tabel 1. Roostevabast terasest ümar- ja kuuskantvarraste allikate mõõtmete standardid: ASTM A276-17, ASTM A484-22, EN 10088-3:2014, JIS G4303:2005, BS 970 osa 3:19911, GB 970 osa 3:19911, GB70,/-T20 9444-2:2009 Märkus. Tolerantsid kehtivad külmtõmmatud/heleda viimistletud tingimuste korral, kui pole märgitud teisiti.

Ümarriba vs kuuskantriba: pea-to-peade võrdlus

Tabel 2: Roostevabast terasest ümarlatt vs kuuskantvarras

Ümarvarda ümmargune{0}}ristlõige tagab ühtlase pingejaotuse kõikides radiaalsetes suundades. See isotroopne koormusreaktsioon on kriitiline võllide, telgede ja kõigi pöörlevate painde- või väändeobjektide puhul. Ümarvarda ristlõikemoodul (Z=πd³/32) kasvab koos läbimõõduga kuubikuga, andes ümarvardale kaalu suhtes suurepärase paindetugevuse.

Kuuskantribal seevastu on paindetelje orientatsioonist olenevalt ebaühtlane{0}}lõikemoodul. Kui painutusjõudu rakendatakse risti lameda pinnaga, on ristlõike moodul ligikaudu 8% madalam kui samaväärse ümarvarda puhul, millel on sama materjali kaal meetri kohta. Kuid rakenduste puhul, kus latt on fikseeritud pöörlemise vastu -, nagu polt või statsionaarne spindel -, ei oma see erinevus tähtsust ja spetsifikatsiooni otsustamisel domineerib kuuskantvarda geomeetriline eelis (mutrivõtme haardumine).

Materjali saagis - valmisosa mahu ja ostetud varda mahu suhe - on kinnitusdetailide ja liitmike valmistamisel kõige olulisem majanduslik erinevus ümar- ja kuuskantvarda vahel. EETA töötlemisvõimsuse uuring (2023) kvantifitseeris M20 kuuskantpeaga poltide tootmise kohta järgmist:

Alates 25 mm ümarlatist (316L): materjali saagis=76.4%|jäägid=23.6%

Alates 22 mm AF kuuskantvardast (316L): materjali saagis=93.2%|jäägid=6.8%

Saagikuse paranemine: +16.8 protsendipunkti -, mis vastab 69 kg säästmisele iga ostetud kangi tonni kohta

Aastane kokkuhoid 100-tonnise kinnitusdetailide tootja jaoks: 6900 kg × 4,20 USD/kg (316 liitrit)=ainuüksi materjalikulust 28 980 USD

Töödeldavus ja kuluindeks klasside kaupa

Töödeldavust kvantifitseeritakse suhtelise indeksi alusel, kus 100 tähistab vaba-terase etaloni (AISI 1212 süsinikteras). Roostevaba terase töödeldavus on üldiselt madalam töö-kõvenemise,{5}}serva moodustumise ja halva soojusjuhtivuse tõttu. Allolevas tabelis võrreldakse töödeldavust, materjali suhtelist maksumust ja praagi määra kõige levinumate roostevaba terase ja niklisulamist varraste klasside jaoks.

Tabel 3: töödeldavuse indeks, suhteline maksumus ja materjalijäätmete määr klasside kaupa

CNC-varraste{0}}varraste vormi valimine

Kaasaegsed Šveitsi{0}}tüüpi CNC-treipingid ja mitme-spindliga varda automaatika on loodud nii ümar- kui ka kuuskantvarraste vastuvõtmiseks läbi pöörlevate tsangpadrunite. Kuuskantvarras pakub indekseerimise eelist: padrun haakub pigem tuntud geomeetrilise võrdlusaluse (tasapinnalise) kui sujuva ümmarguse välisläbimõõduga, vähendades radiaalset väljavoolu ja lati{3}}vibratsiooni. 2023. aastal EETA protsessiinseneri meeskonna poolt läbi viidud testid näitasid:

Kuuskantvarras: keskmine radiaalne väljavool 0,018 mm @ 3000 p/min

Ümar latt (h9 tolerants): keskmine radiaalne väljavool 0,031 mm @ 3000 p/min

Vibratsiooni vähendamine: kuuskantvarras tekitas 41% madalama spindli vibratsiooni amplituudi (Allikas: EETA protsessitehnoloogia aruanne PE-2023-17)

Tööriista eluea pikenemine: 12–18% pikem sisetüki tööiga kuuskantvardalt töötlemisel võrreldes ümarlatiga samaväärsete lõikeparameetrite juures

Ümarvarraste puhul on täppisvarraste-automaatika etteandmisel soovitatav kasutada lihvimisvarda (tolerants h7 või h6), et minimeerida mahajooksmist ja loksumist. Jahvatatud-tõmbevardade eelis on tavaliselt 8–15% materjalikuludest, kuid see taastub tööriista pikendatud tööea ja vähendatud vanaraua tõttu.

Materjaliklassi juhend: roostevaba teras ja niklisulamid

Tabel 4: roostevaba terase ja niklisulamite varda klassid - mehaanilised omadused ja rakendused

Austeniitklassid (300. seeria)

Austeniitsete roostevaba terase - seeria 300 - osakaal kogu maailmas on üle 70% roostevabast terasest vardade tarbimisest (Allikas: ISSF, 2023). Nende pool{6}}keskne kuubikujuline (FCC) kristallstruktuur tagab suurepärase korrosioonikindluse, mitte{7}}magnetilised omadused ja hea vormitavuse. Peamised klassid:

Klass 304 / 304L: kõige laialdasemalt kasutatav roostevaba teras . 304L (madala -süsinikusisaldusega) on määratud siis, kui sensibiliseerimise vältimiseks on vaja keevitada. Saadaval nii ümar- kui ka kuuskantvarrasena, mis vastab kõigile peamistele rahvusvahelistele standarditele.

Klass 316 / 316L: 2–3% molübdeeni lisamine tõstab punktresistentsuse ekvivalentarvu (PREN) ~20-lt (304) ~26-ni (316), pakkudes märkimisväärselt paremat vastupidavust kloriidi-indutseeritud punktide ja pragude korrosioonile.

Klass 303: 304 tasuta-töötlusvariant, millele on lisatud väävlit (0,15–0,35%), et parandada laastude moodustumist. Töödeldavuse indeks 85 vs 45 304L puhul. Ei soovitata kasutada keevitus- ega{10}}pragukorrosioonikeskkonnas.

Martensiit- ja ferriitklassid (400. seeria)

400-seeria roostevabad terased on magnetilised ja vähem korrosioonikindlad kui austeniitsed, kuid pakuvad pärast kuumtöötlemist oluliselt suuremat tugevust ja kõvadust:

Hinne 410: üldotstarbeline-martensiitne klass. Karastatud kuni 28–40 HRC lõiketerade, ventiili trimmi ja pumbavõllide jaoks. Piiratud kerge korrosiooniga keskkondadega.

Klass 416: väävli-vaba laagriga-mehaaniline martensiitklass. Töödeldavuse indeks 90 - on kõigist roostevabast terasest kõrgeim. Ei ole keevitatav. Ideaalne suure-mahuga automaatse kruvimasina tootmiseks.

Sademed{0}}Kõvenemisaste

Klass 17-4 PH (UNS S17400) on vanus-karastuv martensiit-/pool-austeniitklass, mis pakub ainulaadset kombinatsiooni kõrgest tugevusest (UTS kuni 1310 MPa H900 tingimustes) ja mõistlikust korrosioonikindlusest. See on valdavalt saadaval ümmarguse vardana ja see on spetsifikatsioon kosmosesõidukite kinnitusdetailide, tuumareaktori komponentide ja ülitugevate šahtide jaoks, kus kaalu säästmine võrreldes madalama tugevusega klassidega on kriitilise tähtsusega.

Duplex ja Super Duplex klassid

Dupleksroostevabadel terastel on segatud austeniit-ferriidi mikrostruktuur, mis tagab ligikaudu kaks korda suurema voolavuspiiri kui 316 l, pakkudes samal ajal suurepärast vastupidavust kloriidi pingekorrosioonipragude (Cl-SCC) ja täppide tekkele. Duplex 2205 (UNS S31803/S32205) on avamere-, mere- ja keemiliste protsesside rakenduste tööhobune. Super Duplex 2507 (UNS S32750) on ette nähtud äärmuslikuks merevee- ja halogeniiditeenuseks, mille PREN on > 42.

Niklisulamid

Niklisulamid esindavad kõrgeimat-jõudlusega vardamaterjalide taset, mis on reserveeritud kõige nõudlikumate söövitavate, kõrge{1}}temperatuuri või{2}}tugevate rakenduste jaoks:

Alloy 625 (UNS N06625): silmapaistev vastupidavus oksüdeerivale ja redutseerivale keskkonnale, punkt- ja pragukorrosioonile. Kasutatakse veealustes nabanöörides, kosmoseväljalaskesüsteemides ja suitsugaaside väävlitustamise seadmetes.

Sulam 718 (UNS N07718): kõige laialdasemalt kasutatav nikli supersulam. Erakordne tugevus temperatuuridel kuni 700 kraadi. Reaktiivmootorite turbiini ketaspoltide, tuumareaktori kinnitusdetailide ja aukude lõpetamise tööriistade standardspetsifikatsioon.

Alloy 825 (UNS N08825): sildsulam roostevaba terase ja Inconeli jõudluse vahel. Suurepärane vastupidavus H2SO4 ja H3PO4 suhtes. Kasutatakse keemiatehaste soojusvaheti torude lehtedes ja anumadüüsides.

Rakenduse valik

Järgmine põhjalik maatriks juhendab insenere ja hankemeeskondi õige varda kuju, klassi, pinnaseisundi ja kohaldatava standardi sobitamisel nende konkreetse rakendusega.

Tabel 5: rakenduse valikumaatriks - roostevabast terasest ümarlatt vs kuuskantvarras

Korrosiooni ja keskkonna valiku juhend

Sulami klassi valik on sama oluline kui varda vormi valik. Järgmises tabelis on toodud EETA soovitatavad miinimumklassi spetsifikatsioonid nii ümar- kui ka kuuskantvardale kõige sagedamini esinevates korrodeerivates keskkondades ülemaailmses protsessitööstuses:

Tabel 6: Korrosioonikeskkonna klassi valiku juhend - Roostevabast terasest vardavaru allikad: NACE MR0175/ISO 15156-3:2020; ASTM G48-11 (sunki-/pragukorrosioonikatse); NACE TM0177-2016 (H2S/SCC testimine); ISO 21028-1:2016 (krüogeenne); EN 10088-1:2014 (klassi andmed); EETA Corrosion Engineering Database v7.2 (2024). PREN=%Cr + 3.3(%Mo) + 16(%N).

Tööstuse juhtumiuuringud

Väljakutse: suur avamere EPC töövõtja nõudis 450 000 komplekti M24 kuuskantpolte ja mutreid Mehhiko lahes fikseeritud tootmisplatvormil konstruktsiooniliste ühenduste jaoks. Esialgne spetsifikatsioon nõudis 316L ümarlatti, 28 mm OD. Töövõtja oli ajalooliselt kogenud poldipea töötlemisel 18–22% materjalijääkide määra.

Materjali saagis paranes 78,2%-lt (ümmargune riba) 94,6%-le (kuueteistkümnendikul): +16.4 protsendipunkti

CNC tsükli aeg poldi kohta väheneb 22 sekundi võrra (vähenemine 11,8%)

Materjali kokkuhoid: säästate 82 tonni 500-tonnise tellimusega=USD 344 000 hinnaga 4,20 USD/kg (hinnaga 316 l Q3 2023)

Projekti kogumaksumuse vähendamine: 9,3% võrreldes algse ümarriba spetsifikatsiooniga

Korrosioonikindlus: 316L merevee pritsmete tsoonis; 24-kuu pikkune järelkontroll näitas, et poldi/mutri sõlmedel ei esinenud auke ega pragusid

Õppetund: Kuusnurksete kinnituspeade tootmisel kogustes > 10 000 tükki on kuuskantvarda ökonoomsus ümarlati suhtes üheselt mõistetav. EETA lisab selle analüüsi nüüd tavapraktikana kõikidesse kinnitusvarraste tsitaatidesse.

Väljakutse: Saksamaa 1. astme{3}}autode tarnija nõudis diisel- ja bensiinimootorite kütuse sissepritsesüsteemide jaoks aastas 2,4 miljonit roostevabast terasest pistikukere. Komponendid muudeti täpsusega tolerantsideni +0/-0,015 mm OD-l, Ra on väiksem või võrdne 0,8 µm pinnaviimistlusega. Eelmises tarneahelas kasutati 304L ümarlatti, mille töödeldavuse indeks oli 45, mis põhjustas tööriista liigset kulumist ja tsükliaja muutlikkust.

Kiibid purunevad puhtalt lühema pikkusega, vähendades kiibi kinnikiilumist automatiseeritud rakkudes

Madalam lõikejõud vähendab täppis{0}}pööratud OD termilisi moonutusi

Lisade eluiga pikenenud 87% (mõõdetuna 12-kuulise tootmiskatse jooksul)

Tehniline märkus: klient muretses, et 303 väävli lisamine kahjustab kütusega kokkupuutel korrosioonikindlust. EETA rakenduste insenerimeeskond esitas ASTM G48 keelekümblustestist saadud andmed, mis näitavad, et 303 täppide tekitamise käitumine autokütuses (etanool-segatud, pH 5,8, 60 kraadi) on võrdne 304 liitriga, kuna sööde ei ole -agressiivne. Kloriidis või happelises keskkonnas ei oleks see asendamine soovitatav.

Tulemused: aastane tööriistakulu vähenes 34%. Tsükliaeg väheneb 18%. Tootmiskulud liitmiku kohta vähenesid 12,4%. 18-kuulise tootmiskuu jooksul puuduvad korrosioonigarantiinõuded.

Väljakutse: Lähis-Ida naftakeemiatööstuse operaator nõudis karbamiidi sünteesireaktorite asendusvõlli, mis töötavad 185 kraadi ja 140 baari juures keskkonnas, mis sisaldab CO2, NH3 ja karbamaadilahust -, mis on väga söövitav keskkond, mis ründab standardseid austeniitseid CO2 korrosiooni ja karbamaat-CCC ammooniumi kaudu.

Materjali ajalugu: Eelmised võllid olid 316L ümarlatt. Keskmine kasutusiga: 14 kuud enne SCC pragunemise tuvastamist võtmeava pingekontsentratsiooni juures. Planeerimata asendused maksavad 220 000 USA dollarit, sealhulgas seiskamiskulud.

EETA lahendus: 110 mm OD ümarlatt, Duplex 2205 (UNS S31803), ASTM A276, lahusega-lõõmutatud ja veega-karastatud, karedus 28 HRC maksimum (ühildub NACE MR0175-ga). Dupleksne mikrostruktuur pakub:

Voolutugevus 450 MPa (vs 205 MPa 316L puhul) - võimaldab 15% diameetri vähendamist samaväärse pöördemomendi jaoks

NACE TM0177 järgi karbamaaditeenuse jaoks piisav PREN 33.8 -

Vastupidavus Cl{0}}SCC ja karbamaadi SCC suhtes, mis on kinnitatud aeglase deformatsioonikiiruse testimisega (SSRT) vastavalt ASTM G129

Tulemused: esimene 2205 võll valmis 26 kuu jooksul ilma korrosioonijuhtumita - 86% kasutusea pikenemine üle 316 liitri. Prognoositav aastane hooldussääst: 94 000 USD reaktori kohta. Sellest ajast alates on operaator standardiseerinud 2205 ümarvarda kõigi märjaks saanud segamisvõllide jaoks kogu kompleksis.

Väljakutse: Šveitsi meditsiiniseadme originaaltootja vajas varbavarusid sääreluu intramedullaarsete küünte - sisemiste luufiksaatorite tootmiseks, mis implanteeriti ortopeedilise operatsiooni käigus. Implantaadid nõuavad: biosobivust (ISO 10993), väsimuskindlust (tsükliline koormus > 10 miljonit tsüklit) ja pinnaviimistlust Ra Vähem kui 0,2 µm pärast poleerimist.

Spetsifikatsioon: 12 mm OD ümmargune latt, klass 316L (UNS S31603), ASTM F138-19 (implantaadi-kvaliteet), vaakumkaar uuesti sulatatud (VAR) kaasamise juhtimiseks, hele tõmme + tsentrita maapinna h6 tolerants. ASTM F138 kehtestab rangemad keemiapiirangud kui standardne ASTM A276 316L – eelkõige süsinikule (vähem kui 0,030%), fosforile (vähem kui 0,025%) ja väävlile (vähem kui 0,010%). Madala väävlisisalduse nõue välistab konkreetselt klassi 303, mis muidu pakuks paremat töödeldavust.

Miks ainult ümmargune riba: ortopeedilised implantaadid töödeldakse ümmarguste ristlõigetega{0}}, millel on tihe OD tolerants ja sile pind. Kuuskantvarras tooks kaasa tarbetu eeltöötlemise-kuusnurkse tooriku ümberkujundamiseks ringikujuliseks profiiliks, mis suurendab tööriista kulumist ja töötlemisaega, ilma et oleks sellest kasu. Ümmarguse tooriku pöörlemissümmeetria tagab ka ühtlase mikrostruktuuri jaotumise läbi implantaadi ristlõike --, mis on väsimuskindluse seisukohalt kriitiline.

Tulemused: kangivaru, mis on varustatud EN 10204 tüüp 3.1 materjalikatse sertifikaadiga, keemilise analüüsi, mehaaniliste katsete tulemuste, kõvaduse uuringu ja ASTM F138 vastavusdeklaratsiooniga. Implantaadid läbisid kõik ISO 9585 väsimustestid 10,5 miljoni tsükliga. Null tagasilükkamist 18-kuulise 42 000 implantaadi tootmistsükli puhul.

Samm{0}}sammuline-otsustamisprotsess

Kasutage järgmist süstemaatilist protseduuri, et määrata kindlaks optimaalne varda vorm, sulami klass, mõõtmete standard ja pinna seisukord mis tahes roostevabast terasest varraste kasutamisel.

Määratlege valmis detaili geomeetria. Kui detailil on mistahes sektsioonis kuusnurkne, ruudukujuline või tasapinnaline{1}}profiil, tuleks töötluse minimeerimiseks kaaluda kuuskant- või lamelatti.

Hinnake pöörlemissümmeetria nõudeid. Võllid, võllid, vardad ja kõik laagris või tihendis pöörlemist vajavad osad peavad kasutama ümarlatti.

Määrake töökeskkond. Hoolduskandja minimaalse sulami kvaliteedi määramiseks vaadake tabelit 6. Ärge kunagi langetage soovitatud miinimumist madalamale versioonile.

Hinnake mehaaniliste omaduste nõudeid. Kui töötemperatuuril on vajalik UTS > 700 MPa, hinnake sademete -kõvenemist (17–4 PH) või nikli supersulami klassi.

Kontrollige kohaldatavaid regulatiivseid standardeid. Meditsiini- (ASTM F138), toidu- (3-A sanitaar-), tuuma- (ASME NCA-3800) ja surveanumate (ASME VIII) rakendused kehtestavad klassipõhised materjalinõuded.

Valige tolerantsiklass ja pinnaviimistlus. Vastavus töötlemisnõuetele: h11 konstruktsiooni jaoks; h9 üldiseks töötlemiseks; h7/h6 täppismontaažide jaoks.

Kontrollige ribasööturi ühilduvust. Veenduge, et valitud varda läbimõõt ja vorm mahuvad tootmismasina tsangide või juhtpuksisüsteemiga.

Calculate material yield. For significant production volumes (>5000 tükki), arvutage materjali saagis nii ümmarguste kui ka kuusnurksete variantide jaoks. Saagise erinevus õigustab ökonoomsema vormi puhul sageli kõrgemat materjalikulu -kg kohta.

Järeldused

Selles juhendis esitatud tehniliste andmete, töödeldavuse analüüsi, valdkonna juhtumiuuringute ja kulude modelleerimise põhjal teeb EETA järgmised lõplikud järeldused.
